Abra Interiores e escolha um MLO, como apa_int_mp_h_01, um apartamento. O modelo é montado a partir das entidades dele, e o Resumo conta salas, portais, entidades e quantas não têm modelo. Os campos de salas, portais e entidades são só leitura: você vê e filtra, mas não edita. O que dá para mudar é quais camadas são desenhadas, quais entity sets entram e o detalhe das texturas.

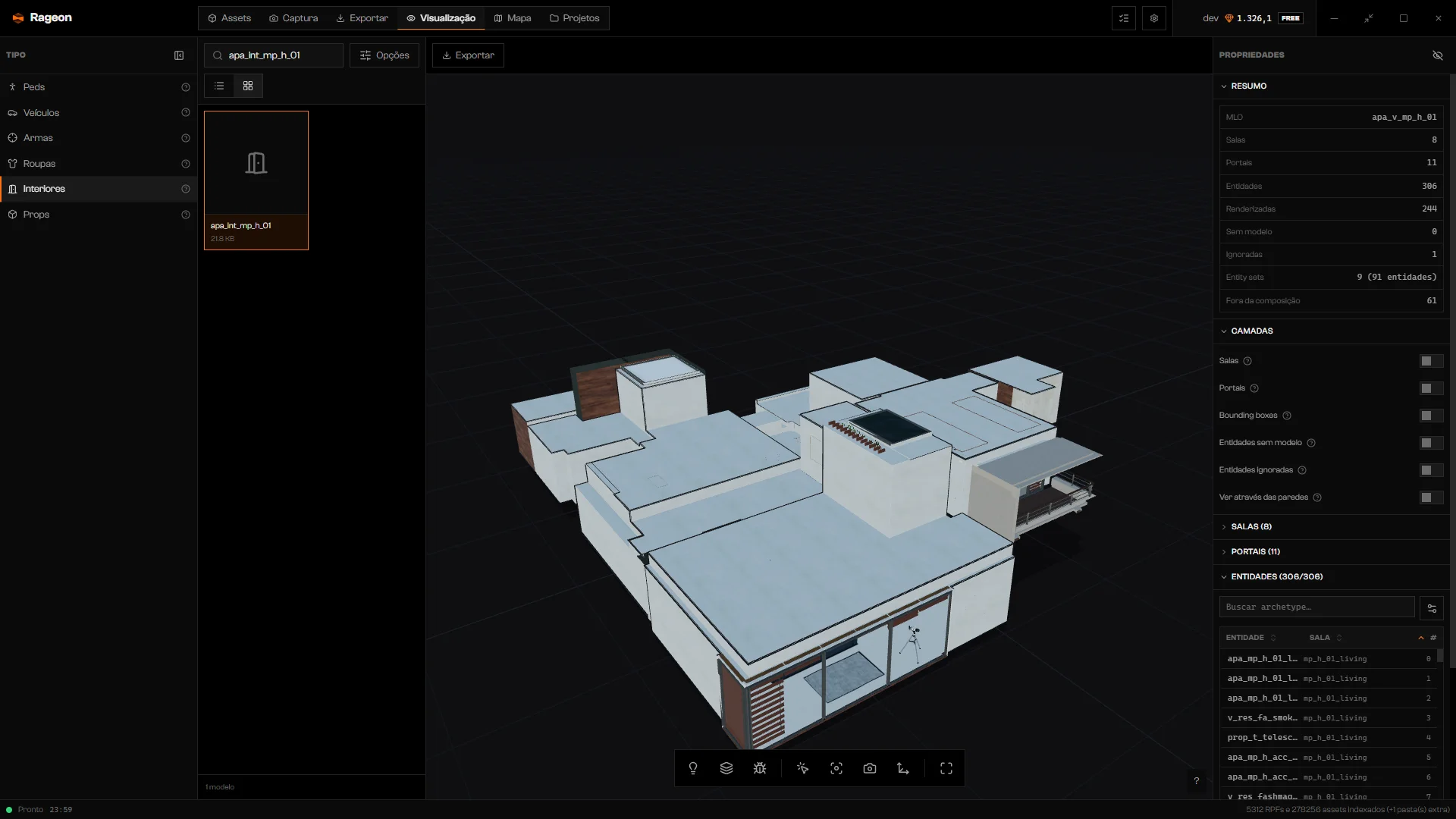

apa_int_mp_h_01 montado, com as contagens do Resumo e as Camadas nas Propriedades

apa_int_mp_h_01 montado.

​
Inspecionar um MLO

1

Desenhe salas e portais

Em Camadas, ligue Salas e Portais. Ligue Ver através das paredes para mantê-los visíveis atrás da geometria. Mais três camadas ajudam a diagnosticar entidades: Bounding boxes mostra os limites das entidades, Entidades sem modelo marca modelos ausentes e Entidades ignoradas marca as entidades de sombra, reflexo e espelho deixadas de fora do modelo visível. Todas começam desligadas.

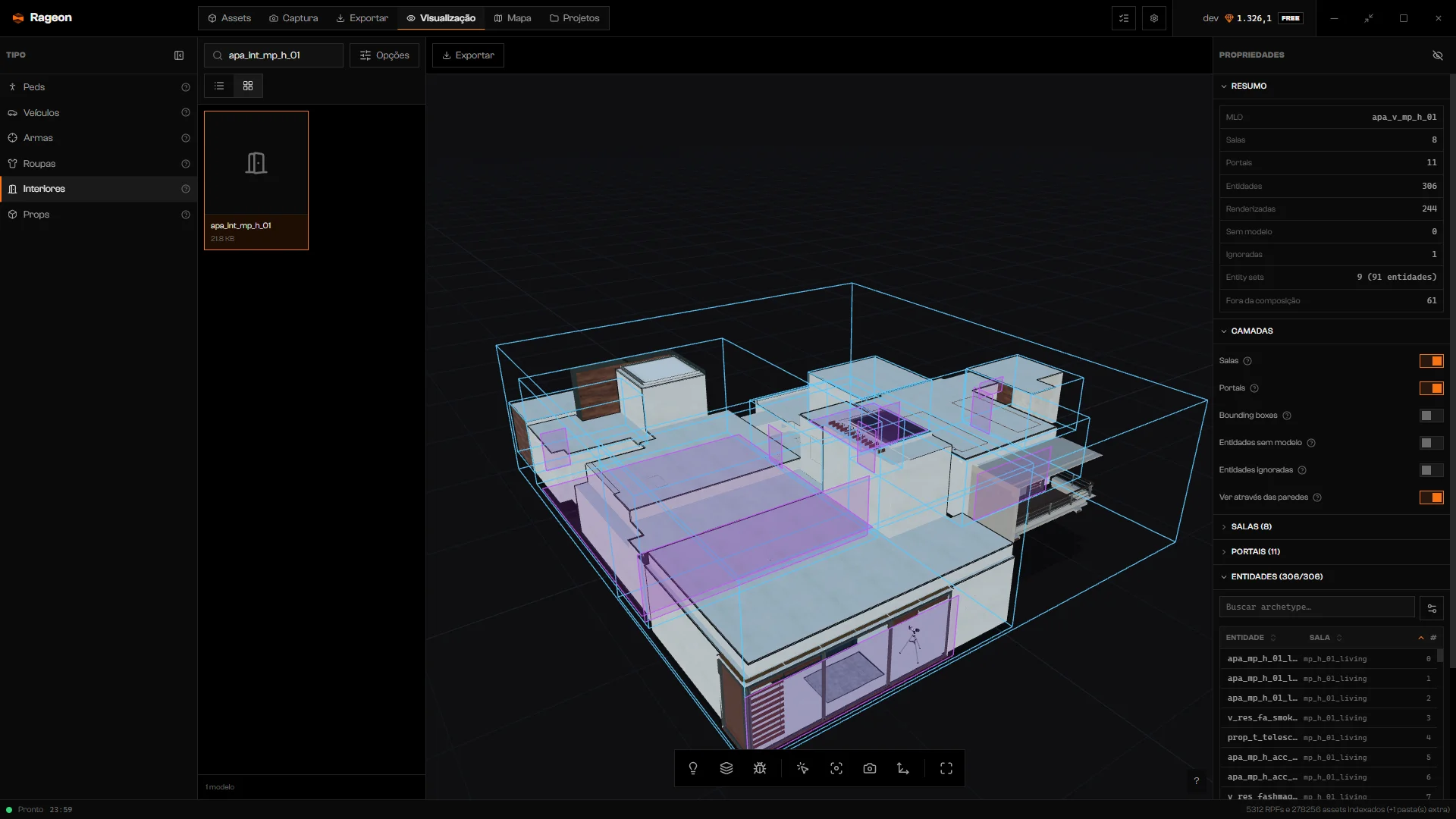

Volumes das salas e aberturas dos portais desenhados, com Ver através das paredes ligado

Salas e Portais desenhados através das paredes.

2

Selecione uma sala

Escolha uma linha em Salas (…). A sala fica destacada e Entidades é filtrada por ela. Limpar remove o filtro.

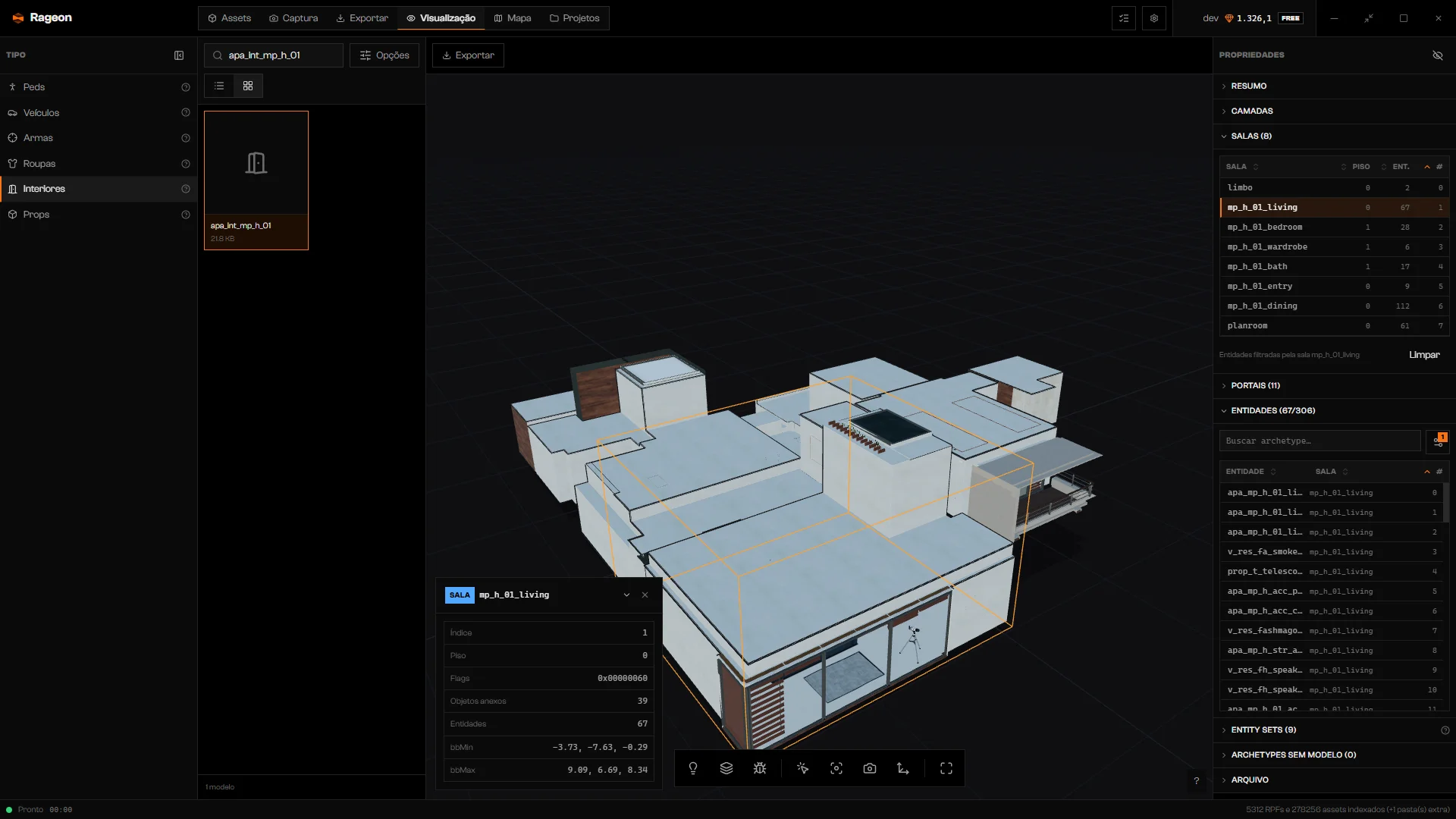

Lista de salas com mp_h_01_living selecionada e o cartão dela exibido

mp_h_01_living selecionada.

3

Selecione um portal

Escolha uma linha em Portais (…). A abertura dele fica destacada e o cartão mostra as duas salas que ele conecta.

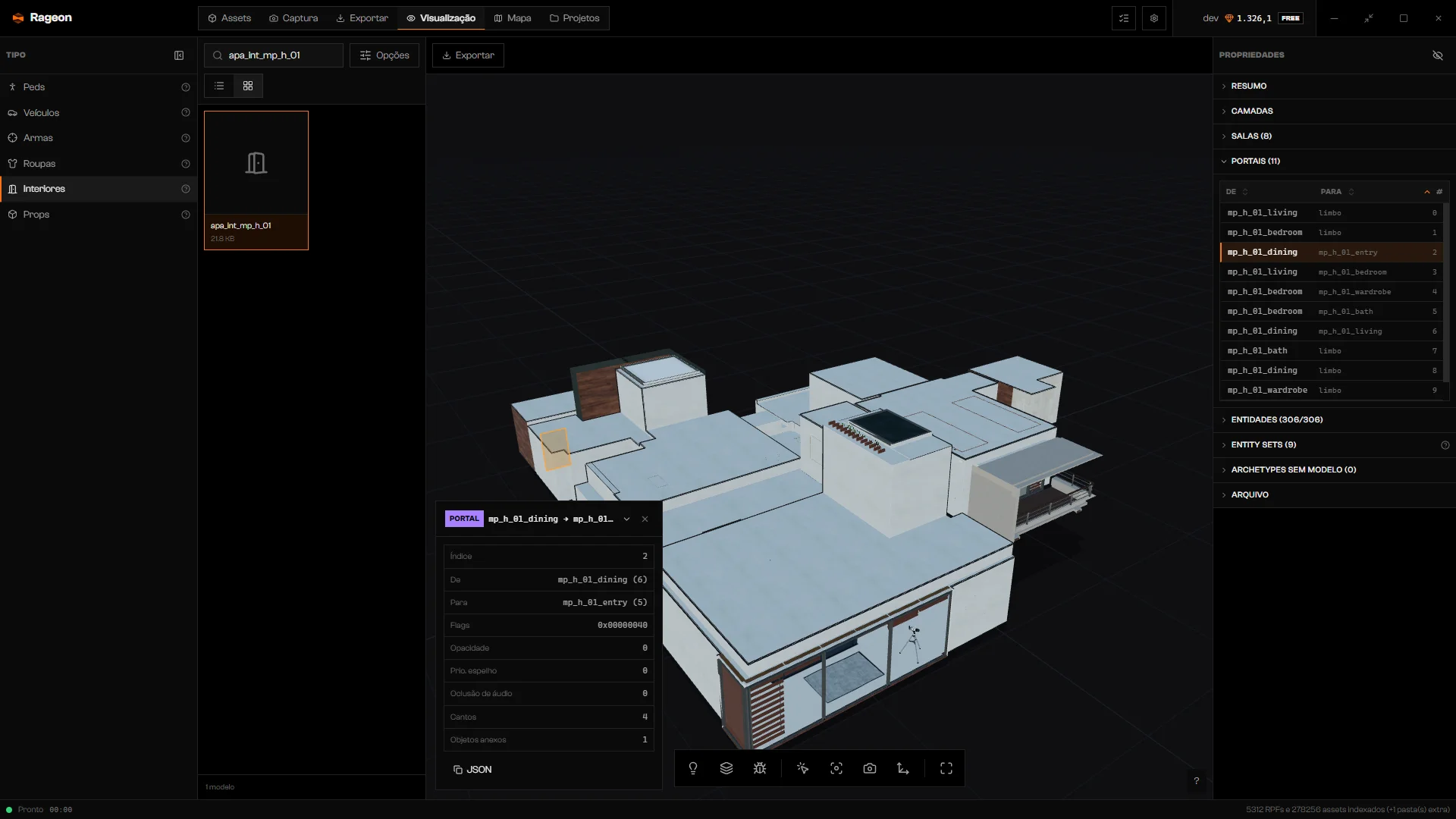

Lista de portais com um portal entre a sala de jantar e a entrada selecionado e o cartão dele exibido

Um portal entre a sala de jantar e a entrada selecionado.

4

Encontre uma entidade

Busque por archetype e use os Filtros das entidades (Sala, Entity Set, Só sem modelo, Só ignoradas). Escolha uma entidade para destacá-la. O cartão dela tem os botões JSON, vector3 e vector4, que copiam os dados e a posição (e o heading) dentro do interior, prontos para um script.

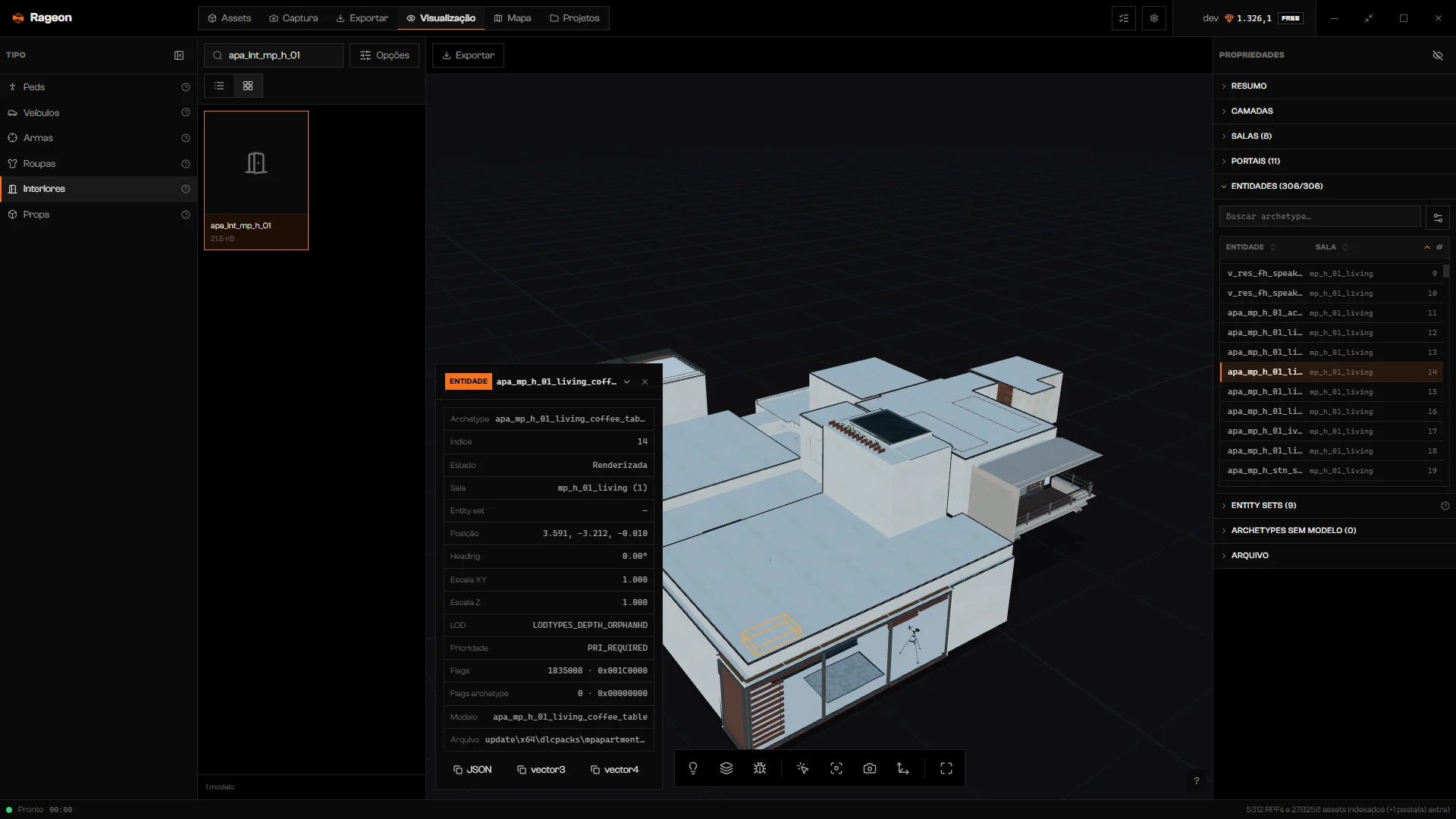

Cartão de entidade de uma mesa de centro, com os botões JSON e vector

Uma entidade de mesa de centro selecionada.

Entidades Ignoradas são as usadas só para sombras, reflexos ou espelhos, por isso ficam de fora do modelo visível.

​
Selecionar clicando no palco

Abra Seleção pelo clique para escolher o que o clique seleciona: Entidades, Salas ou Portais. Desligue Entidades e ligue Salas para alcançar uma sala atrás de móveis. Ctrl+clique adiciona à seleção. Um clique simples no vazio limpa a seleção.

​
Entity sets e texturas

1

Troque um set

Se o interior listar entity sets, use Ativo em Entity sets (…), por exemplo em v_int_15, a concessionária, para ligar um set ou escolher uma variante de uma família; Nenhum exclui todas as variantes dessa família. O conteúdo do interior muda. Se nenhum set for listado, escolha outro interior para este passo. Clicar na própria linha só destaca as caixas dela e filtra a lista de entidades.

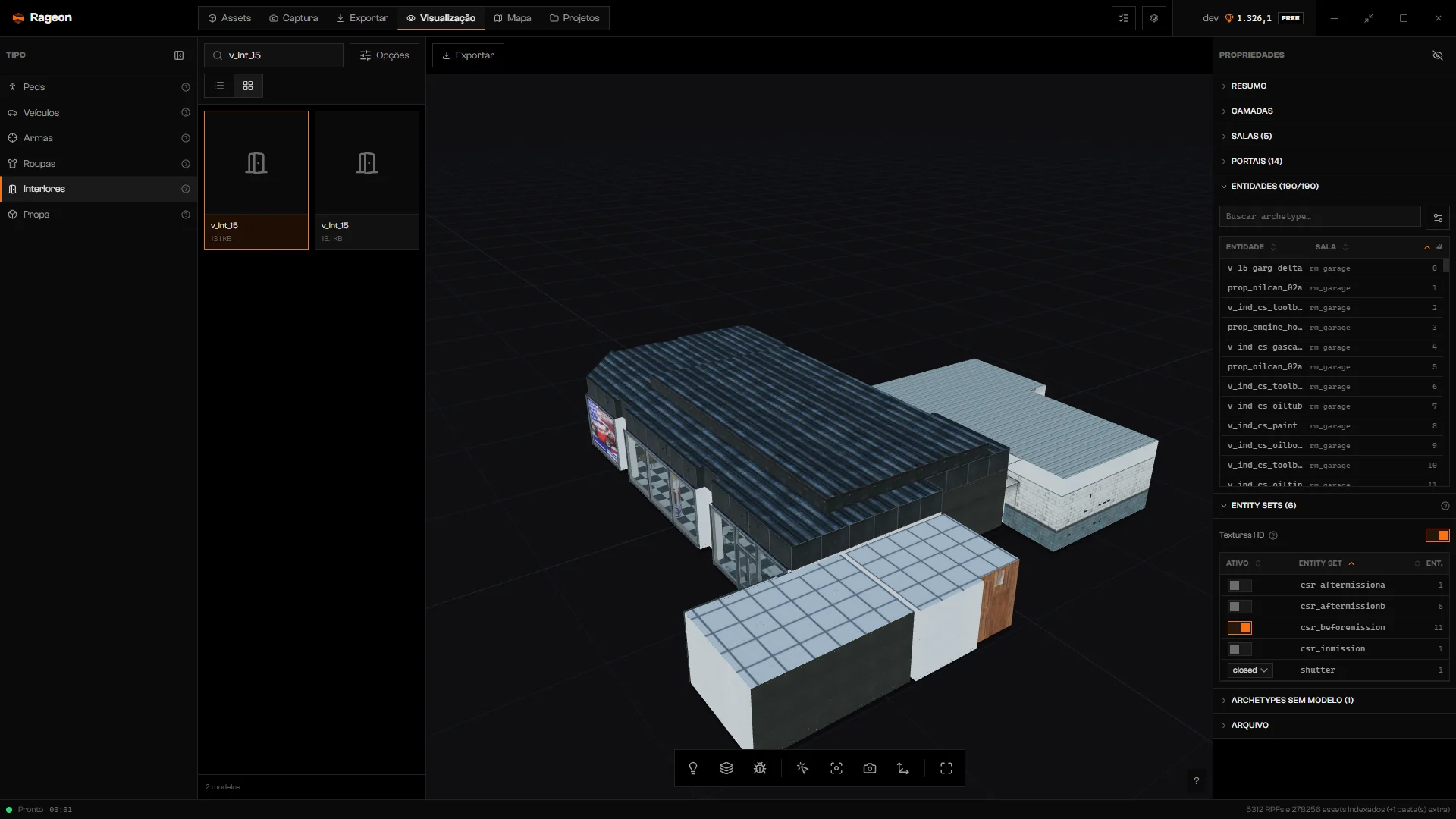

v_int_15, a concessionária, com a tabela de Entity sets nas Propriedades

v_int_15 com a tabela de Entity sets.

2

Compare o detalhe das texturas

Desligue e ligue Texturas HD para comparar. Ele usa as texturas de maior detalhe que o MLO traz, quando existem.

​
Encontrar modelos ausentes

Archetypes sem modelo (…) lista as entidades cujo modelo o Rageon não achou na sua pasta do jogo. Escolha uma para filtrar as entidades por ela. Copiar lista copia todos os nomes, um por linha. O modo captura esconde todas as camadas do interior, os cartões e os controles de seleção. Veja Captura de imagem.

​
Solução de problemas

A inspeção detalhada falhou, embora o modelo e as contagens ainda possam aparecer. Escolha o interior de novo. Se continuar falhando, confira suas fontes de dados.
O MLO carregou sem listas de salas, portais ou entidades. Use a prévia e as contagens, ou escolha outro MLO.
O MLO não tem salas para listar. Este MLO não declara portais. e Este MLO não declara entity sets. significam o mesmo para portais e sets.
Amplie Sala, Entity Set, a busca ou os filtros Só sem modelo e Só ignoradas.
Ligue Entidades, Salas ou Portais em Seleção pelo clique.
